離心泵是一種什么泵？離心泵的基礎知識分享

離心泵是利用葉輪旋轉而使水產生的離心力來工作的，故稱為離心泵。離心泵在啟動前，必須使泵殼和吸水管內充滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水在離心力的作用下，被甩向葉輪外緣，經蝸形泵殼的流道流入水泵的壓水管路。水泵葉輪中心處，由于水在離心力的作用下被甩出后形成真空，吸水池中的水便在大氣壓力的作用下被壓進泵殼內，葉輪通過不停地轉動，使得水在葉輪的作用下不斷流入與流出，達到了輸送水的目的。

離心泵的分類

1）.按液體吸入葉輪方式分:

(1) 單吸式泵:葉輪只有一側有吸入口,液體從葉輪的一面進入葉輪。

(2) 雙吸式泵:葉輪兩側都有吸入口,液體從兩面進入葉輪。

2）按葉輪級數分:

(1) 單級泵:只有一個葉輪。

(2) 多級泵:同一泵軸上裝有串聯的兩個以上葉輪。

3）按泵體形式分:

(1)蝸殼泵:殼體呈螺旋線形狀,液體自葉輪甩出后,進入螺旋形的蝸室,再送入排出管線,如Y型泵。

(2)雙蝸殼泵:葉輪排出側具有雙蝸室的殼體。

(3)筒式泵:整個泵內殼裝在一外筒體內的雙層殼體離心泵。

4）此外,按泵輸送介質不同可分為清水泵、油泵、耐腐蝕泵等。

離心泵的主要零件:

離心泵是由許多零件組成的，根據工作時各部件所處的工作狀態，大致可以分成三大類型：轉動部件、固定部件和交接部件。

1．葉輪

葉輪是泵的核心組成部分，它可使水獲得動能而產生流動。葉輪由葉片、蓋板和輪轂組成，見圖l-2。選擇葉輪材料時，除了要考慮離心力作用下的機械強度以外，還要考慮材料的耐磨和耐腐蝕性能。目前多數葉輪采用鑄鐵、鑄鋼和青銅制成。

葉輪一般可分為單吸式葉輪與雙吸式葉輪兩種。單吸式葉輪如圖l-2所示，它是單邊吸水，葉輪的前蓋板與后蓋板呈不對稱狀。雙吸式葉輪如圖1—3所示兩邊吸水，葉輪蓋板呈對稱狀，一般大流量離心泵多數采用雙吸式葉輪。

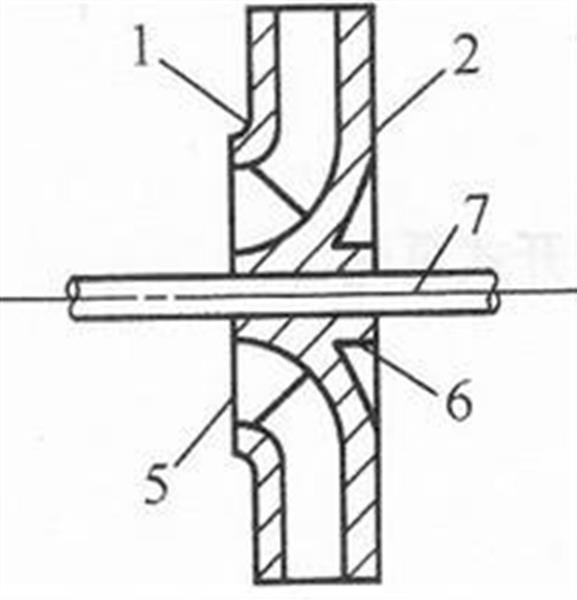

圖1 2單吸式葉輪    圖l—3雙吸式葉輪

1一前蓋板；2一后蓋板；3一葉片；4葉槽；    1一吸人口；2一輪蓋；3一葉片5一吸水口；6一輪轂；7一泵軸    4一輪轂；5一軸孔

葉輪按其蓋板情況又可分為封閉式、敞開式和半開式三種，如圖l—4所示。離心泵往往采用封閉式葉輪單槽道或雙槽道結構，以防止雜物堵塞；砂泵則往往采用半開式及敞開式結構，以防止砂粒對葉輪的磨損及堵塞。

2．泵軸

泵軸是用來旋轉泵葉輪的。常用材料是碳素鋼和不銹鋼。泵軸應有足夠的抗扭強度和足夠的剛度，其撓度不超過允許值。葉輪和軸用鍵來聯結。鍵是轉動體之問的連接件，離心泵中一般采用平鍵，這種鍵只能傳遞扭矩而不能固定葉輪的軸向位置，在大、中型水泵中葉輪的軸向位置通常采用軸套和并緊軸套的螺母來定位的。

3．泵殼

其過水部分要求有良好的水力條件。水泵及泵站設計計算葉輪工作時，沿蝸殼的漸擴斷面上，流量是逐漸增大的，為了減少水力損失，在離心泵設計中應使沿蝸殼漸擴斷面流動的水流速度是一常數。水由蝸殼排出后，經錐形擴散管而流入壓水管。蝸殼上錐形擴散管的作用是降低水流的速度，使流速水頭的一部分轉化為壓力水頭。泵殼的材料選擇，除了考慮介質對過流部分的腐蝕和磨損以外，還應使殼體具有作為耐壓容器的足夠的機械強度。

4．泵殼

泵殼由若干零部件組成，其內腔形成了葉輪工作室、吸水室和壓水室。泵殼的形狀和大小取決于葉輪結構形式和尺寸以及由水力設計確定的吸水室和壓水室形狀尺寸。泵殼主要有端蓋式泵殼和中開式泵殼兩種，端蓋式泵殼沿著與泵軸心線相垂直的徑向面剖分，形成泵體

和泵蓋，多用于單級泵，如圖1-5(a)所示；中開式泵殼沿通過泵軸心線的平面剖分的泵殼，常用于雙支承的蝸殼式泵，如橫軸單吸雙吸泵等。

離心泵型號、意義

離心泵型號的表示方法一般由首、中、尾三部分組成，首部為數字，表示泵的主要尺寸、規格，一般為泵的吸入口直徑（毫米或英寸）；中部用漢語拼音表示泵的型式、特征或用途，如D表示多級分段式，Sh表示單級雙吸，F(xiàn)表示耐腐蝕泵，Y表示離心式油泵；尾部一般用數字表示泵的主要性能參數，如單級額定揚程、多級泵的級數等。如果泵內安裝的是經過切削過的葉輪，則在尾部后面加上A、B、C字樣。

例如：80AY100×2A

以上有關“離心泵”的知識由上海宏?yáng)|泵業提供分享。
